Szablon do wiercenia pod konfirmaty – rozstaw 40–40–110–40–40 mm

Wykonuj równe i powtarzalne otwory pod konfirmaty bez każdorazowego odmierzania ich położenia. Szablon został przygotowany do pracy z płytami meblowymi o grubości 18 mm oraz wiertłem o średnicy 5 mm.

Układ otworów 40–40–110–40–40 mm sprawdzi się podczas składania korpusów meblowych, szaf, regałów oraz innych konstrukcji wykonywanych z płyt meblowych.

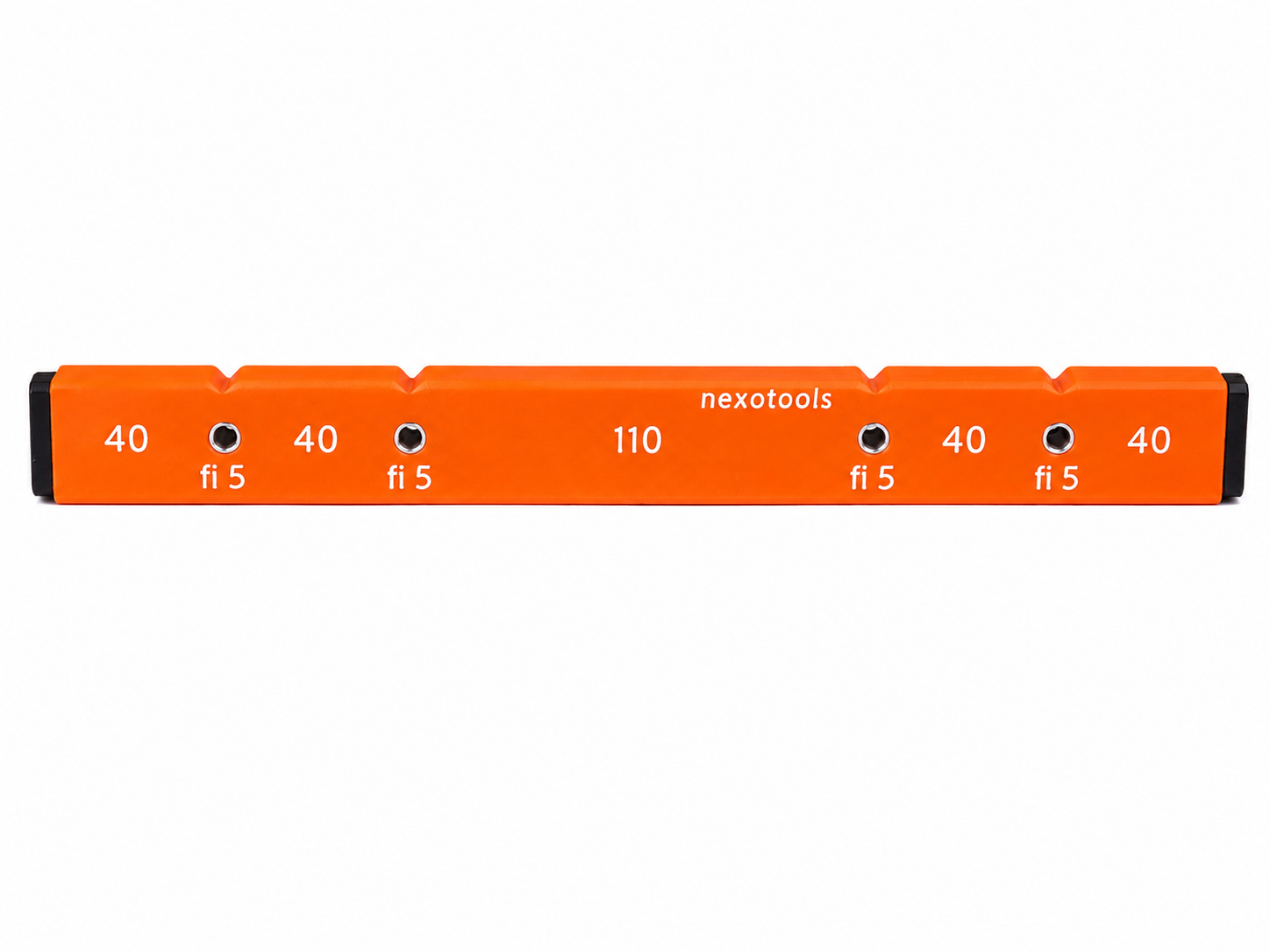

Stalowe tuleje prowadzące fi 5 mm

Otwory wyposażone są w metalowe tuleje, które prowadzą wiertło i chronią korpus szablonu przed szybkim zużyciem.

Prowadzenie wiertła na długości 12 mm pomaga utrzymać odpowiedni kierunek wiercenia i ogranicza ryzyko wykonania otworu pod niewłaściwym kątem.

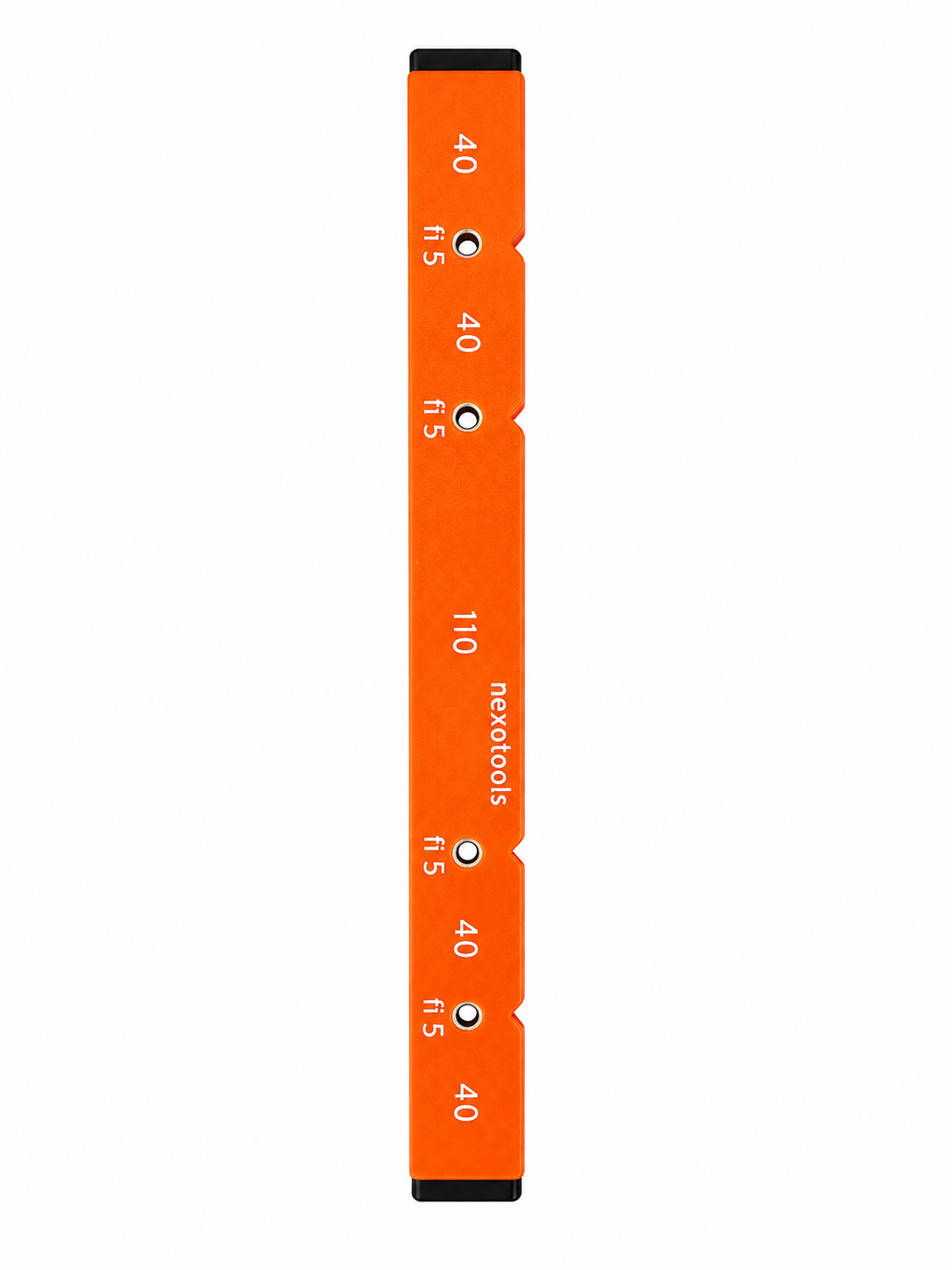

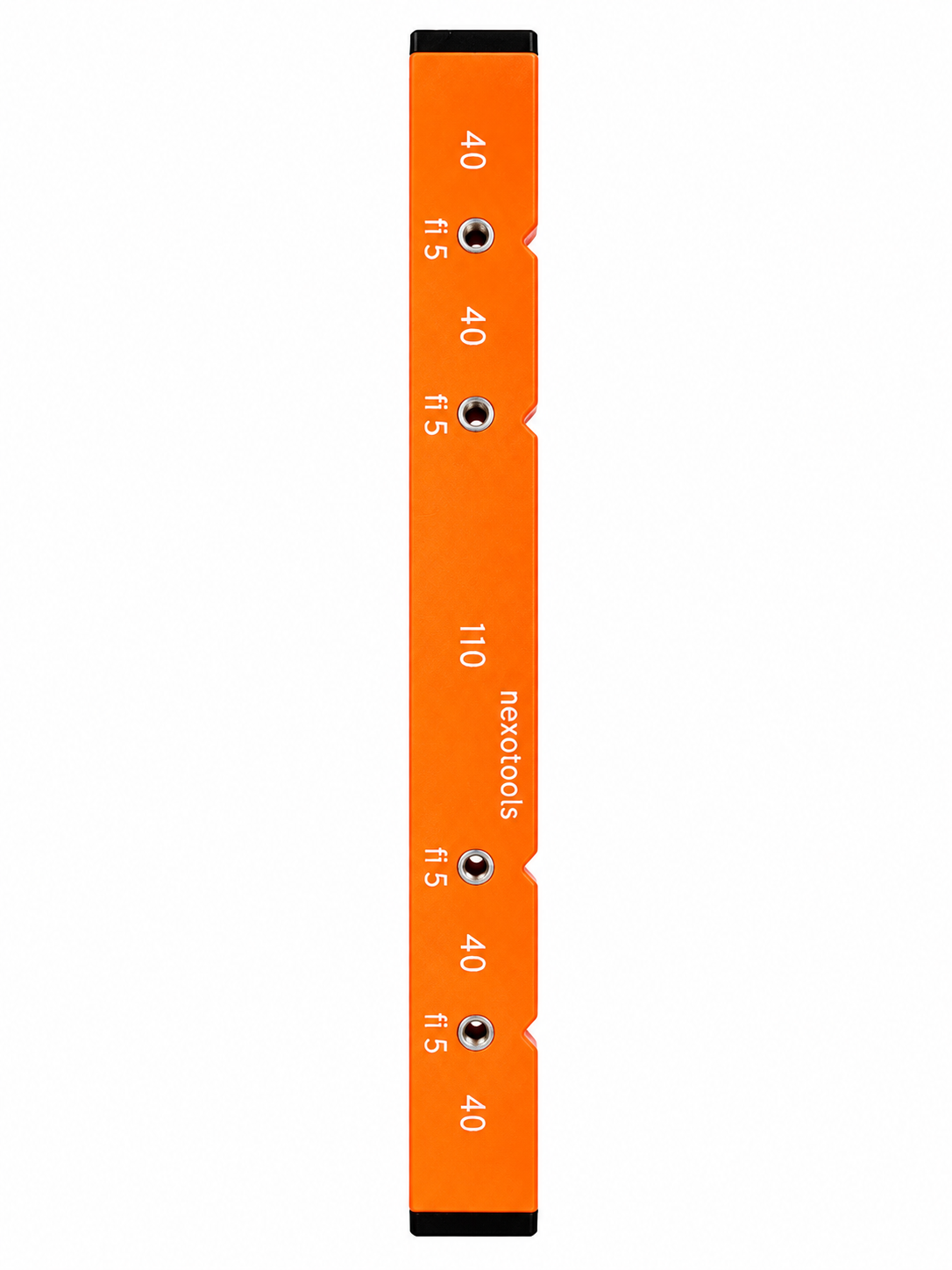

Rozstaw 40–40–110–40–40 mm

Rozmieszczenie tulei umożliwia szybkie wykonanie całej serii otworów bez używania miarki i ponownego zaznaczania każdego punktu.

To rozwiązanie pozwala:

• skrócić czas przygotowania elementów,
• zachować jednakowy rozstaw otworów,
• ograniczyć ryzyko pomyłki,
• uzyskać powtarzalny rezultat,
• usprawnić składanie kolejnych korpusów.

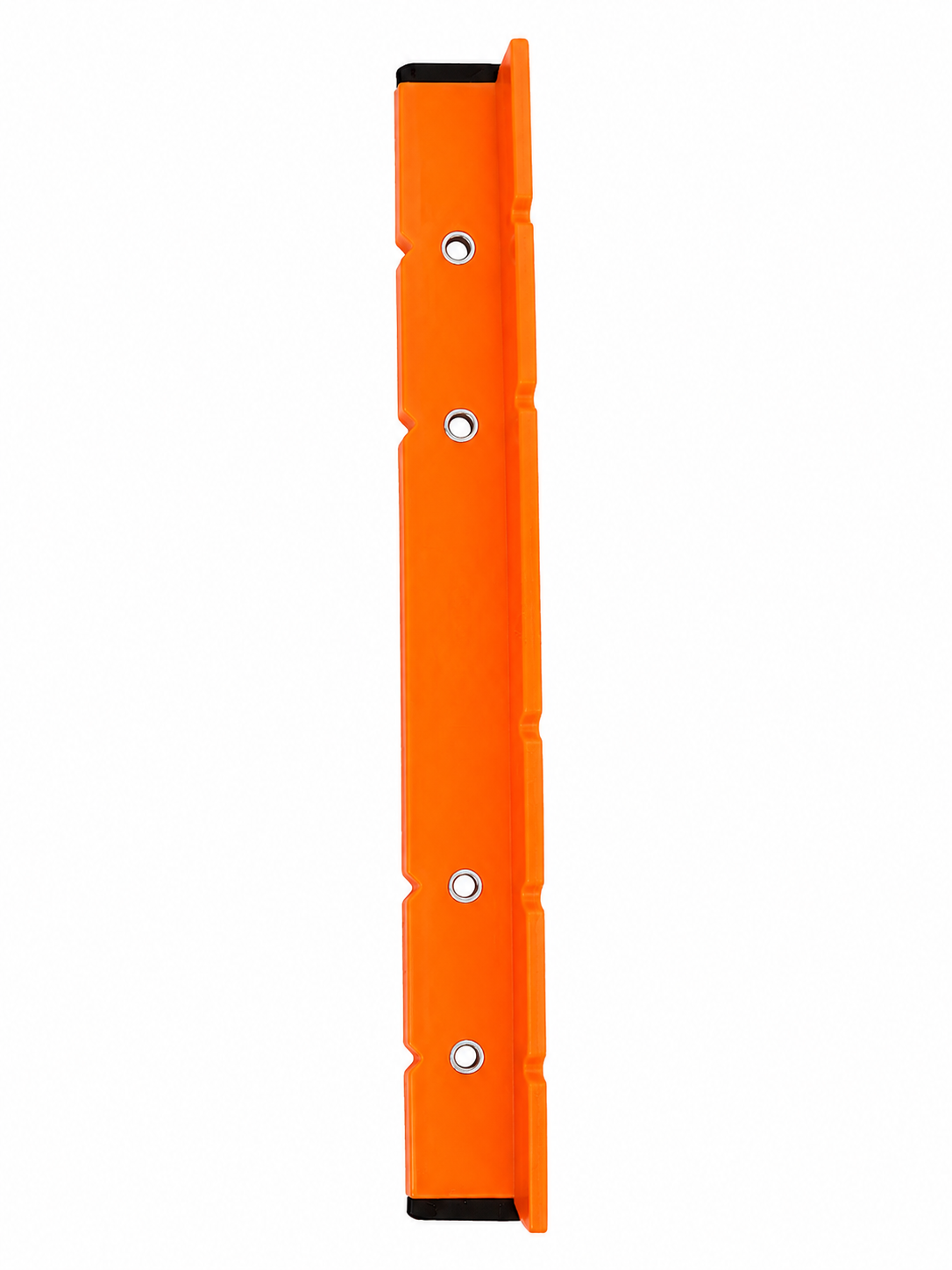

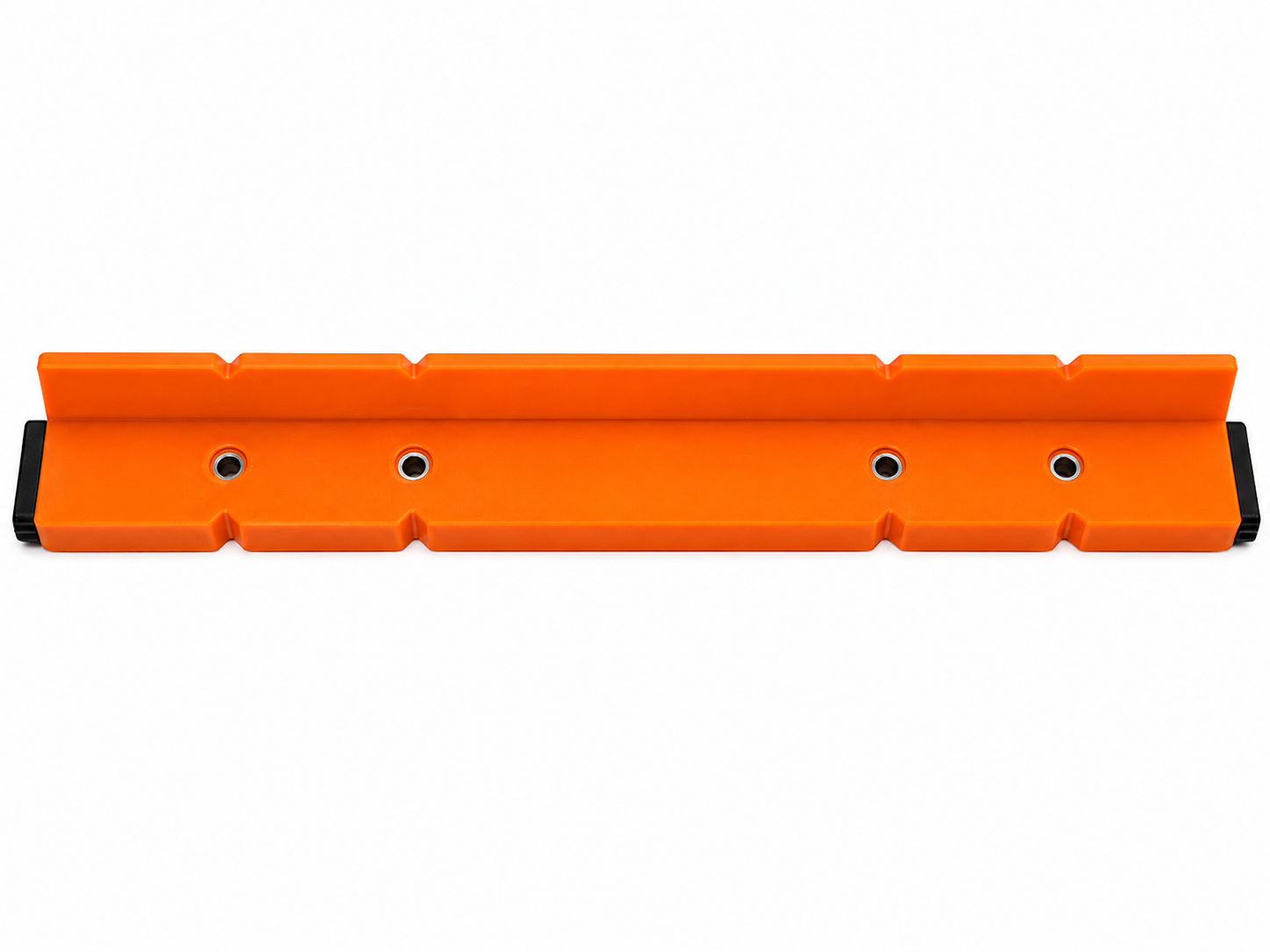

Dopasowany do płyty meblowej 18 mm

Konstrukcja szablonu centruje otwory względem krawędzi płyty o grubości 18 mm. Po prawidłowym założeniu wystarczy przytrzymać przyrząd i wykonać nawiert przez wybraną tuleję.

Zastosowanie

Szablon może być używany podczas wykonywania:

• szaf i regałów,
• szafek kuchennych,
• mebli warsztatowych,
• zabudów meblowych,
• korpusów z płyty 18 mm,
• połączeń płyt za pomocą konfirmatów.

Jak używać szablonu?

1. Nałóż szablon na krawędź płyty meblowej o grubości 18 mm.
2. Ustaw go w odpowiednim miejscu.
3. Przytrzymaj szablon lub zabezpiecz go ściskiem.
4. Wprowadź wiertło fi 5 mm w wybraną tuleję.
5. Wykonaj otwory, korzystając z gotowego rozstawu.

Specyfikacja

• Rodzaj: szablon wiertarski do konfirmatów
• Rozstaw otworów: 40–40–110–40–40 mm
• Średnica prowadzenia: fi 5 mm
• Długość prowadzenia wiertła: 12 mm
• Grubość płyty: 18 mm
• Tuleje: aluminiowe
• Zastosowanie: prace stolarskie i montaż mebli

Zawartość zestawu

• 1 × szablon do wiercenia pod konfirmaty z tulejami fi 5 mm

Wiertło, konfirmaty i pozostałe elementy widoczne na zdjęciach aranżacyjnych nie wchodzą w skład zestawu.
